精密 / 高剛性鎖模 / 高射壓

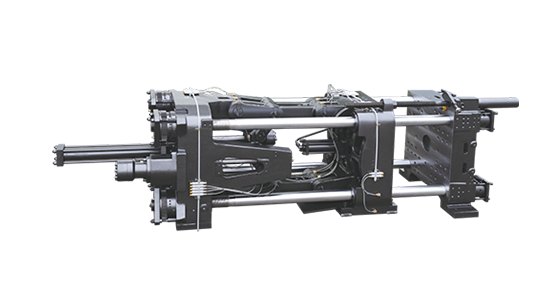

穩重、高剛性
· 鎖模三大板、機鉸等所有受力部件全部經有限元分析，保證強度和剛性；
· 哥林柱用優質合金剛經調表面鍍硬鉻處理，強度高、耐疲勞、耐磨損；
· 特快鎖模功能，提升效率；
· 機鉸采用稀油集中自動潤滑，保證潤滑可靠；
· 液壓馬達驅動齒輪調模，快速、準確。
平穩、低摩擦
· 雙缸平行式注射結構，穩定、可靠
· 整體式射臺結構，高剛性、不變形、注射更平穩；
· 加大注射壓力，保證成形的高品質；
· 專用螺桿設計，塑化質量好、塑化效率高，
落料口加大使下料暢順，進一步提高生產效率；
· 移動式料斗拉出滑道，方便清料。
· 自主研發高效低阻力單缸注射裝置（高端型）實現精確度高、效率高的直線精密注射成型
雙缸直射
單缸注射（高端型）
穩定可靠、節能、維護簡單
· V 系列采用日本YUKEN高響應比例變量泵，穩定、可靠、節能、維護簡單；
· S 系列用蒙德伺服系統+進口品牌高性能內嚙合齒輪泵，控制精度更高，響應速度
更快，更節能，噪音更小；
· 動力系統實現輸出功率和實際需要的完全配合，沒有多余
的溢流能量損失，能耗比傳統機器節省25%-70%；
· 采用國外名牌液壓閥、高壓油管，性能好、穩定可靠；
控制精密，雙核高響應處理器

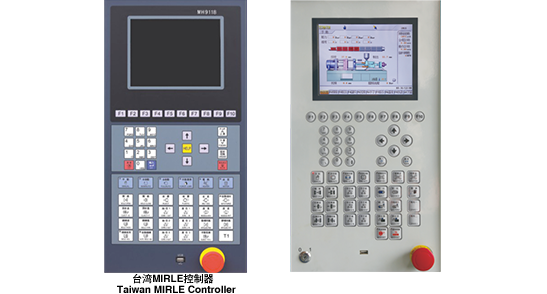

· 盟立MH或弘迅Q8專用控制器（8"大屏、TFT彩顯），控制精密，功能齊全；
· 140MHZ雙核高響應處理器，高速持續動作模式掃描周期可達1ms以內；
· 智能控制報警系統，機器控制安全可靠
· 完善的品質管理功能
· 支持過程中央監控功能
· 自動清料和自動調整功能；
· 全封閉鎖模機射臺板金（單缸注射除外）有效保護操作人員
· 旋轉式電腦掛箱方便操作
· 拔插式射嘴防護罩，有效防護的同時方便拆射嘴
|
型號 |
UNIT |
JPM90V |
JPM90V(D22) |
JPM120V |
JPM160V |
|||
|
理論注射容積 |
cm3 |
104 |
120 |
38 |
134 |
183 |
205 |
270 |
|
實際注射量 |
g |
98 |
113 |
34 |
125 |
172 |
192 |
254 |
|
〇z(盎司） |
3.5 |
4 |
1.2 |
4.4 |
6 |
6.8 |
9 |
|
|
螺桿直徑 |
mm |
28 |
30 |
22 |
30 |
35 |
35 |
40 |
|
注射壓力 |
Mpa |
355 |
310 |
300 |
310 |
227 |
305 |
235 |
|
注射速率 |
Mpa |
43 |
49 |
83 |
60 |
81 |
75 |
98 |
|
螺桿長徑比 |
L/D |
20:1 |
20:1 |
20:1 |
20:1 |
|||
|
螺桿行程 |
mm |
170 |
100 |
190 |
215 |
|||
|
螺桿轉速 |
rpm |
0-180 |
0-250 |
0-190 |
0-205 |
|||
|
鎖模力 |
kN |
900 |
900 |
1200 |
1600 |
|||
|
開模行程 |
mm |
320 |
320 |
340 |
410 |
|||
|

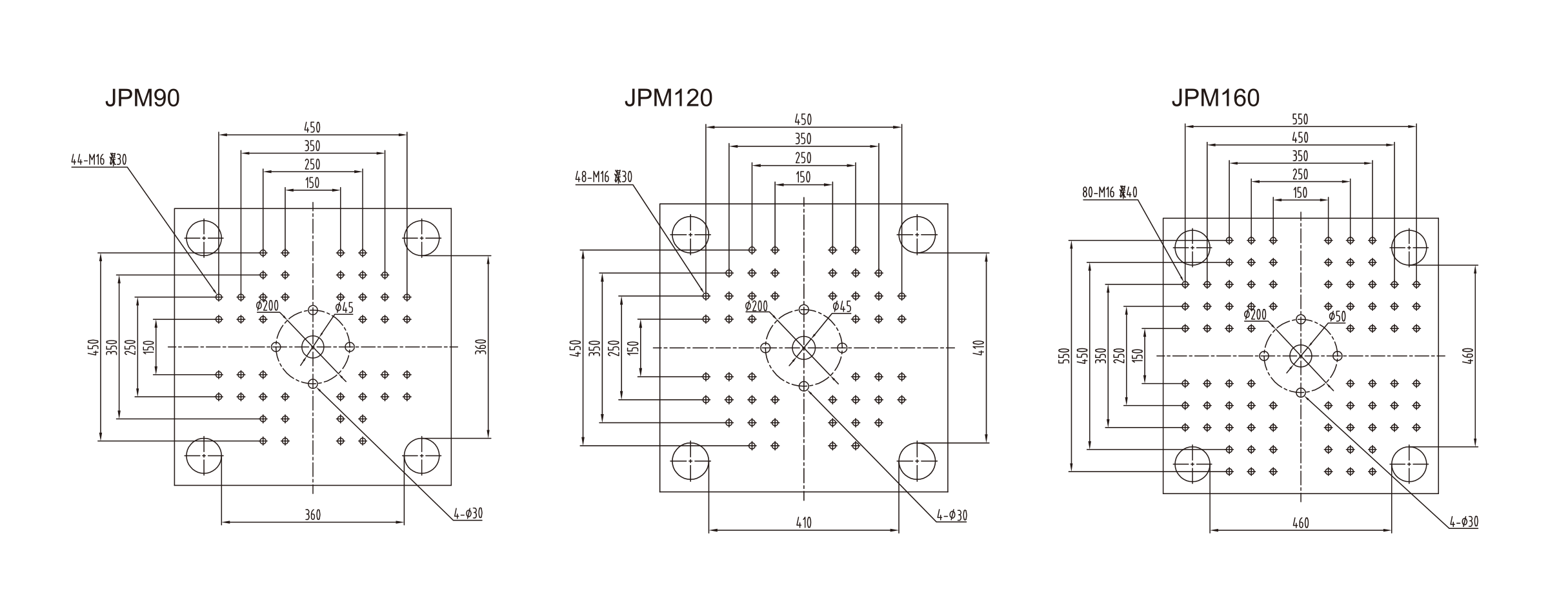

模板尺寸 |
mm×mm |
540×540 |
540×540 |
600×600 |
660×660 |
|||
|
拉桿間距 |
mm×mm |
360×360 |
360×360 |
410x410 |
460×460 |
|||
|
模板最大距離 |
mm |
680 |
680 |
790 |
910 |
|||
|
容模量（最薄-最厚） |
mm |
130-360 |
130-360 |
145-450 |
160-500 |
|||
|
頂出行程 |
mm |
100 |
100 |
100 |
120 |
|||
|
頂出力 |
kN |
28.5 |
28.5 |
34.3 |
42 |
|||
|
頂針數Ejector pin |
|
4+1 |
4+1 |
4+1 |
4+1 |
|||
|
液壓系統壓力 |
Mpa |
17.5 |
14.5 |
17.5 |
17.5 |
|||
|
油泵馬達 |
KW |
7.5 |
18.5 |
11
|
15
|
|||
|
電熱量 |
KW |
5.7 |
6.9 |
3.7 |
6.9 |
7.6 |
8.6 |
10 |
|
溫度控制區數 |
|
4 |
4 |
4 |
5 |
|||
|
油箱容量 |
L |
130 |
130 |
133 |
220 |
|||
|
機器重量 |
kg |
3000 |
3000 |
3500 |
4600 |
|||
|
外形尺寸 |
m×m×m |
4.5×1.1×1.7 |
4.5×1.1×1.7 |
4.6×1.2×1.8 |
5.2×1.3×2.0 |
|||
|
型號 |
UNIT |
JPM90S |
JPM90S(D22) |
JPM120S |
JPM160S |
|||
|
理論注射容積 |
cm3 |
104 |
120 |
38 |
134 |
183 |
205 |
270 |
|
實際注射量 |
g |
98 |
113 |
34 |
125 |
172 |
192 |
254 |
|
〇z(盎司） |
3.5 |
4 |
1.2 |
4.4 |
6 |
6.8 |
9 |
|
|
螺桿直徑 |
mm |
28 |
30 |
22 |
30 |
35 |
35 |
40 |
|
注射壓力 |
Mpa |
355 |
310 |
300 |
310 |
227 |
305 |
235 |
|
注射速率 |
Mpa |
49 |
56 |
83 |
62 |
84 |
90 |
118 |
|
螺桿長徑比 |
L/D |
20:1 |
20:1 |
20:1 |
20:1 |
|||
|
螺桿行程 |
mm |
170 |
100 |
190 |
215 |
|||
|
螺桿轉速 |
rpm |
0-220 |
0-250 |
0-235 |
0-260 |
|||
|
鎖模力 |
kN |
900 |
900 |
1200 |
1600 |
|||
|
開模行程 |
mm |
320 |
320 |
340 |
410 |
|||
|
模板尺寸 |
mm×mm |
540×540 |
540×540 |
600×600 |
660×660 |
|||
|
拉桿間距 |
mm×mm |
360×360 |
360×360 |
410×410 |
460×460 |
|||
|
模板最大距離 |
mm |
680 |
680 |
790 |
910 |
|||
|
容模量（最薄-最厚） |
mm |
130-360 |
130-360 |
145-450 |
160-500 |
|||
|
頂出行程 |
mm |
100 |
100 |
100 |
120 |
|||
|
頂出力 |
kN |
28.5 |
28.5 |
34.3 |
42 |
|||
|
頂針數 |
|
4+1 |
4+1 |
4+1 |
4+1 |
|||
|
液壓系統壓力 |
Mpa |
17.5 |
14.5 |
17.5 |
17.5 |
|||
|
油泵馬達 |
kW |
11 |
22 |
14.7 |
16.5 |
|||
|
電熱量 |
kW |
5.7 |
6.9 |
3.7 |
6.9 |
7.6 |
8.6 |
10 |
|
溫度控制區數 |
|
4 |
4 |
4 |
5 |
|||
|
油箱容量 |
L |
130 |
130 |
133 |
220 |
|||
|
機器重量 |
kg |
3000 |
3000 |
3500 |
4600 |
|||
|
外形尺寸 |
m×m×m |
4.5×1.1×1.7 |
4.5×1.1×1.7 |
4.6×1.2×1.8 |
5.2×1.3×2.0 |
|||
|

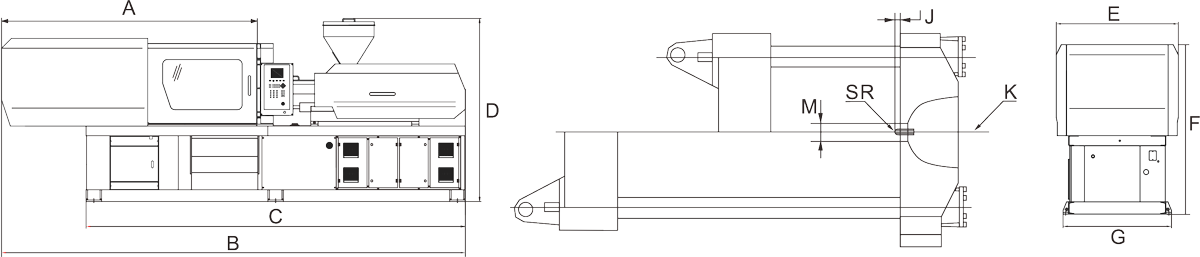

型號Model |
A |
B |
C |
D |
E |
F |
G |
J |
K |
SR |
M |
|
JPM90 |
2310 |
4470 |
3545 |
1690 |
1060 |
1530 |
940 |
35 |
3 |
10 |
100 |
|
JPM120 |
2300 |
4580 |
3580 |
1710 |
1140 |
1600 |
1020 |
35 |
3 |
10 |
125 |
|
JPM160 |
2620 |
5130 |
3940 |
1910 |
1205 |
1695 |
1080 |
45 |
3 |
10 |
125 |
