超強鎖模力 / 高剛性模板 / 高速注射
/ 高品質塑化 / 節能
穩重、高剛性
· 模板、機鉸等所有受力部件全部經有限元分析，保證強度和剛性；
· 哥林柱用優質合金鋼經調質表面鍍硬鉻處理，強度高、耐疲勞、耐磨損；
· 加大頂出力滿足制品生產要求；
· 機鉸用稀油集中自動潤滑，保證潤滑可靠；
平穩、低摩擦
· 均衡、低阻力高效直線式單缸注
系統（***L-X系列）；
· 整體式射臺結構，高剛性、不變形、注射更平穩
· 內螺紋短射嘴設計方便清膠；
· 專用尼龍螺桿塑化質量好、塑化效率高，落料口加大使下料順暢，提高生產效率；
· 移動式料斗拉出滑道，方便清料
穩定可靠、節能、維護簡單
· JPM-V系列用YUKEN高響應比例變量泵
，穩定、可靠、節能、維護簡單
· JPM-S系列用伺服系統+高性能內嚙合齒輪泵，控制精度更高，響應速度
更快，更節能，噪音更小。
· S系列動力系統比傳統機器節省25%-70%；能耗比達注塑機一級能耗標準。
· 液壓件用名牌液壓閥、高壓油管，性能好、穩定可靠。
控制精密，安全可靠
· 注塑機專用控制器，控制精密，功能齊全
· 雙核高響應處理器，高速持續動作模式掃描周期可達1ms以內；
· 智能控制報警系統，機器控制安全可靠；
· 完善的品質管理功能；支持過程中央監控功能；自動清料和自動調模功能
|
型號 |
UNIT |
JPM850L-X |
|
理論注射容積 |
cm3 |
962 |
|
實際注射量 |
g |
904 |
|
Oz(盎司) |
31.9 |
|
|
螺桿直徑 |
mm |
φ75 |
|
注射壓力 |
Mpa |
210 |
|
螺桿長徑比 |
L/D |
20:1 |
|
螺桿行程 |
mm |
250 |
|
螺最大桿轉速 |
rpm |
250（S系列） |
|
鎖模力 |
kN |
8500 |
|

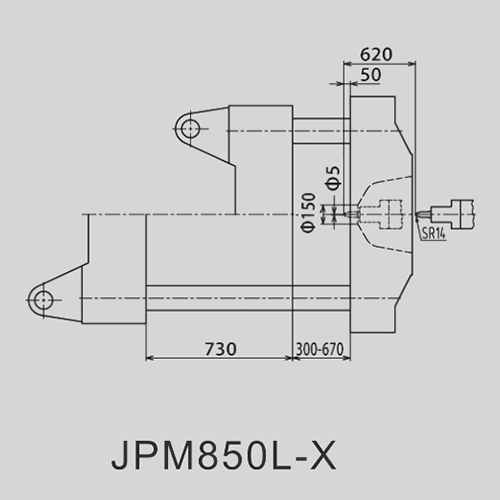

開模行程 |
mm |
730 |
|

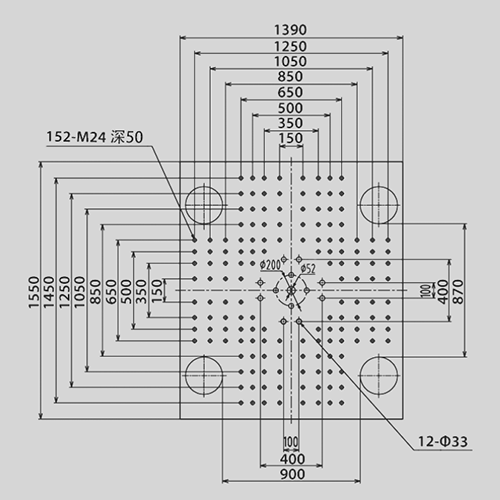

模板尺寸 |
mm×mm |
1390×1550 |
|
拉桿間距 |
mm×mm |
900×870 |
|
模板最大距離 |
mm |
1400 |
|
容模量（最薄-最厚) |
mm |
300-670 |
|
頂出行程 |
mm |
200 |
|
頂出力 |
kN |
110 |
|
頂針數 |
|
12+1 |
|
液壓系統壓力 |
Mpa |
17.5 |
|
變量泵系列JPM***F |
KW |
/ |
|
伺服電機JPM***S |
144 |
|
|
電熱量 |
KW |
26 |
|
油箱容量 |
L |
1450 |
|
外形尺寸 |
m×m×m |
9.1×2.3×2.4 |
|
機器重量 |
kg |
≈30000 |
|
型號Model |
A |
B |
C |
D |
E |
F |
G |
J |
K |
SR |
M |
|
JPM318F |
3190 |
5675 |
4825 |
2000 |
1430 |
1900 |
1250 |
40 |
2 |
4 |
100 |
|
JPM388F |
3220 |
6300 |
5490 |
2100 |
1550 |
1870 |
1365 |
40 |
2 |
4 |
100 |
|
JPM428F |
3250 |
6690 |
5790 |
2200 |
1550 |
1920 |
1360 |
40 |
2 |
4 |
100 |
|
JPM530F |
3610 |
7355 |
6490 |
2400 |
1810 |
2040 |
1550 |
50 |
2 |
4 |
100 |
|
JPM530L-X |
3610 |
7355 |
6490 |
2400 |
1810 |
2040 |
1550 |
50 |
14 |
14 |
100 |
|
JPM680L-X |
3870 |
8188 |
7255 |
2400 |
2000 |
2250 |
2070 |
50 |
14 |
14 |
150 |
|
JPM850L-X |
4430 |
9030 |
8195 |
2400 |
2180 |
2340 |
2110 |
50 |
14 |
14 |
150 |
