潔凈 / 精密 / 高同心度 / 可靠
安全、節能、精密
單獨油泵增壓回路，注射保壓時，鎖模油缸不需要高壓油泵進行補油，比
同類機型節能20%以上。

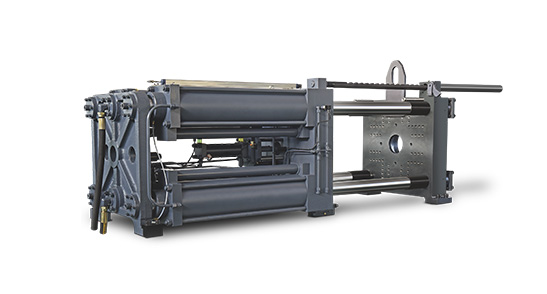

采用四缸全液壓鎖模結構，四個鎖模大油缸油路相通，移模、鎖模同步進行，
使模具受力均勻，并由模具分型面定位，重復精度高，穩定性好。鎖模力可
以通過電腦準確設定，而且可以從鎖模油缸中的壓力繼電器直接將信號反饋
給電腦，不受環境溫度等因素的影響。
高剛性、單缸一線式注射結構
臺式注射裝置剛性好，在塑化和注射時不存在因導桿變形而引起螺桿與機筒之間惡性磨損
的問題。
配置通用性好．一種規格機型有兩種或兩種以上規格的料管組; 同種系列機型中 ( JPH80C
~180C和JPH80H~180H) .相鄰的注射單元可以互換、配置或更換不同直徑的螺桿，用戶
可根據需要方便地更換不同直徑的螺桿。
有快速移模，高靈敏度、底油路損耗
液壓系統采用先進名牌元器件，由電腦控制的比例壓力流量復合閥及其它功能閥
構成集成液壓控制系統，按電腦設定的壓力、速度、時間、位置數據調整各個執
行元件的壓力和流量，實現高精度、高靈敏的電-液控制。開合模采用液壓差動
回路，鎖模力隨注射壓力而升降，快速、節能。鎖模油缸與其控制裝置插裝閥采
用內置式，具有快速移模，高靈敏度、底油路損耗。

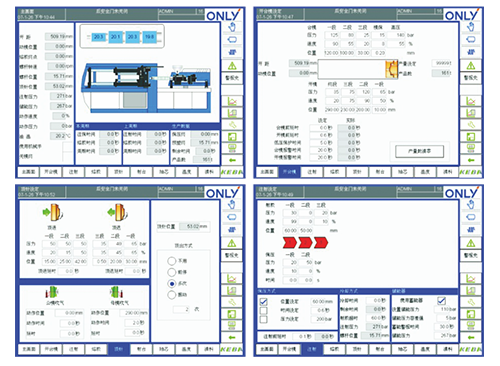

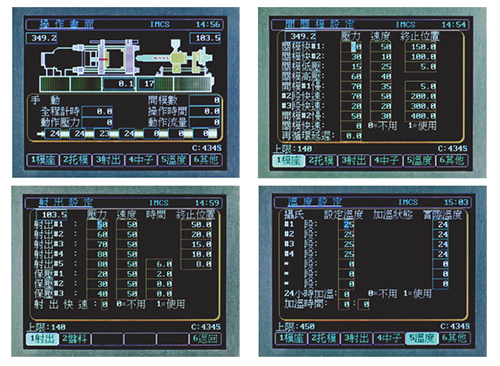

控制精確 / 操作方便
|
型號
MODEL |
PET80
|
PET120
|
PET150
|
PET180
|
PET220
|
PET280
|
PET330
|
|
|
塑化螺桿直
徑Screw Diameter(mm） |
42
|
50
|
50
|
55
|
67
|
75
|
83
|
|
|
螺桿長徑比
Screw L/D Ratio |
23
|
23
|
23
|
23
|
23
|
23
|
23
|
|
|
理論注射容積(cm3)
Shot Volume(PS) |
187
|
314
|
314
|
470
|
740
|
1060
|
1447
|
|
|
最大射膠量
Shot Weight（PS） |
(G)
|
224
|
376
|
376
|
564
|
887
|
1270
|
1736
|
|
(oz)
|
7.9
|
13.3
|
13.3
|
20
|
31.3
|
44.8
|
61
|
|
|
最大注射壓力
Max.Shot Pressure(Mpa) |
113
|
117
|
144
|
133
|
118
|
138
|
133
|
|
|
注射速率（g/s）
Shot Speed |
161
|
190
|
155
|
208
|
343
|
364
|
500
|
|
|
塑化能力（g/s）
Plasticizing Capacity |
21.8
|
26
|
31.3
|
35
|
66
|
81
|
108.7
|
|
|
螺桿最大轉速（rpm）
Screw Speed |
210
|
190
|
190
|
160
|
170
|
155
|
160
|
|
|
鎖模力
Clamping Force（kN） |
800
|
1200
|
1500
|
1800
|
2200
|
2800
|
3300
|
|
|
拉桿內距
Distance Between Tie Rods(W×H)(mm) |
360×305
|
410×360
|
410×410
|
460×460
|
510×460
|
560×510
|
710×560
|
|
|
鎖模行程
Clamping Stroke（mm） |
540
|
540
|
620
|
700
|
800
|
830
|
920
|
|
|
最大開距
Max.Daylight（mm） |
700
|
700
|
800
|
900
|
1000
|
1050
|
1200
|
|
|
最小模厚
Close Daylight（mm） |
160
|
160
|
180
|
200
|
200
|
220
|
280
|
|
|
油壓頂出力
Ejector Force（kN） |
28
|
28
|
45
|
45
|
45
|
72.5
|
72.5
|
|
|
頂出行程
Ejector Stroke（mm） |
150
|
150
|
150
|
150
|
200
|
230
|
230
|
|
|
系統壓力
System Pressure（MPa） |
14.5
|
|||||||
|
油箱容積
Oil Tank Capacity(L) |
180
|
210
|
210
|
300
|
350
|
400
|
600
|
|
|
PET***定量泵系列
Quantitative pump(KW) |
11
|
15
|
15
|
18.5
|
22
|
30
|
37
|
|
|
PET***/S伺服電機
Servo series(kW) |
11
|
16
|
16
|
16
|
19.6
|
34.7
|
35.6
|
|
|
電熱功率
Heating Capacity(kW) |
10.6
|
11.6
|
11.6
|
15
|
21.6
|
28.6
|
33
|
|
|
機器重量
Machine Weight(kg) |
3200
|
4000
|
4600
|
5500
|
7000
|
8000
|
14000
|
|
|
機器外形尺寸
Machine Dimension(m) |
3.75×1.1×1.7
|
4.03×1.2×1.75
|
4.3×1.2×1.7
|
4.67×1.2×1.8
|
5.3×1.3×1.9
|
6.06×1.45×1.9
|
6.81×1.6×2.27
|
|
